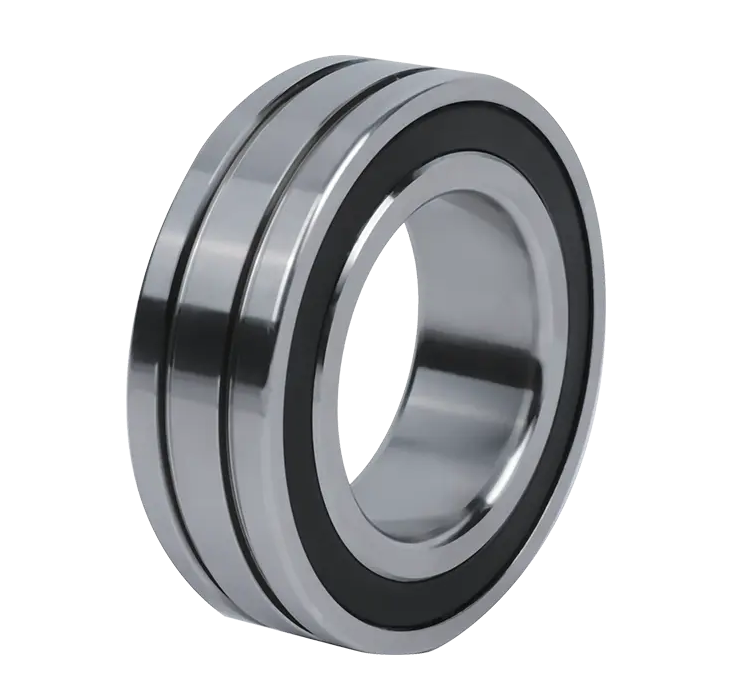

Łożysko Barmag: typy, numery części i instrukcja konserwacji

Łożyska to najbardziej podatne na awarie elementy przędzarki Barmag. W szybkich nawijarkach pracujących w sposób ciągły z prędkością nawijania powyżej 4000 m/min uszkodzone łożysko rolki kontaktowej lub łożysko wału uchwytu może wymusić wyłączenie w pełnym położeniu w ciągu kilku minut, a pojedyncze nieplanowane zatrzymanie na wielopozycyjnej linii FDY lub POY może kosztować więcej zmarnowanej przędzy i czasu ponownego uruchomienia niż pełny zestaw łożysk zamiennych. Bezpośredni wniosek jest taki: wybrać właściwy Łożysko Barmag specyfikacji, pozyskiwanie go od zweryfikowanego producenta i przestrzeganie ustrukturyzowanego harmonogramu konserwacji nie jest opcjonalną najlepszą praktyką — jest podstawą spójnego czasu pracy linii produkcyjnej.

W tym artykule omówiono, gdzie łożyska pasują do nawijarki Barmag i architektury gorącego godeta, jak zidentyfikować właściwe numery części dla popularnych modeli Barmag, kluczowe kryteria jakości odróżniające łożyska niezawodne od łożysk niespełniających norm oraz praktyczne ramy konserwacji zaczerpnięte z rzeczywistych środowisk produkcji włókien chemicznych.

Gdzie łożyska są używane w maszynach przędzalniczych Barmag

Przędzarki Barmag — nawijarki i godety tworzące sekcję odbiorczą linii włókien chemicznych FDY, POY i HOY — wykorzystują łożyska precyzyjne w kilku strukturalnie odrębnych miejscach. Każde położenie jest narażone na inne rodzaje obciążeń, prędkości obrotowe i środowiska temperaturowe, dlatego numery części nie są zamienne między pozycjami, nawet jeśli wymiary fizyczne wydają się podobne.

Pozycje łożysk nawijarki

• Łożyska toczne kontaktowe — rolka dociskowa podczas nawijania utrzymuje stały docisk do powierzchni szpulki. Obraca się z prędkością dostosowaną do prędkości nawijania i przenosi zarówno obciążenie promieniowe od naprężenia przędzy, jak i obciążenie osiowe od sił przesuwania szpulki. Typowe numery części Barmag dla łożysk rolek kontaktowych to 12120500018 i 12120500019, a także 18091700106 dla rolek kontaktowych serii 1800.
• Łożyska wału uchwytu — uchwyt to wrzeciono, które utrzymuje rurki przędzy i obraca się z największą prędkością spośród wszystkich elementów nawijarki, często przekraczającą 10 000 obr./min w przypadku szybkiego nawijania FDY. Łożyska wału do uchwytów Barmag 1380, 1600 i 1800 to precyzyjne łożyska kulkowe skośne lub zwykłe, wybrane pod kątem sztywności promieniowej i niskich wibracji przy dużej prędkości obrotowej.
• Łożyska skrzyni biegów widełek zmiany biegów — widełki zmiany biegów przesuwają przędzę po szerokości szpulki z dużą częstotliwością. Skrzynia biegów napędzająca widełki zmiany biegów zawiera wiele łożysk (numery części 13040900119 i 13040900120 w standardowych nawijarkach Barmag), które muszą tolerować ciągłe obciążenie oscylacyjne i umiarkowane prędkości.
• Ogólne łożyska nawijarki — wsporniki wału pośredniego i łożyska wyjściowe silnika, takie jak numer części 13032300105, zapewniają wsparcie konstrukcyjne w całym układzie napędowym nawijarki.

Gorące pozycje łożysk Godet

W gorącej sekcji godetowej (walca ciągnącego), która poprzedza nawijarkę, łożyska muszą pracować pod połączonym naprężeniem termicznym i obciążeniem mechanicznym. Wałek Godet wiruje z dużą prędkością, utrzymując temperaturę powierzchni 60–220°C, w zależności od rodzaju przędzy i współczynnika rozciągania. Gorące łożyska Godet wymagają specjalnych, odpornych na wysoką temperaturę receptur smarów i mniejszych klas luzu wewnętrznego niż łożyska nawijające pracujące w temperaturze otoczenia — szczegół często pomijany przy pozyskiwaniu części zamiennych.

Numery części łożysk Barmag: co ci mówią

Numery części Barmag kodują serię maszyn, grupę montażową i wersję produkcyjną. Zrozumienie tej struktury pozwala uniknąć najczęstszego błędu przy zakupie: zamawiania łożyska, które pasuje wymiarowo, ale jest określone dla innej klasy obciążenia lub prędkości obrotowej. Poniższa tabela przedstawia powszechnie wymagane numery części łożysk Barmag z ich pozycjami zastosowania i kluczowym kontekstem operacyjnym.

Przy pozyskiwaniu części zamiennych należy zawsze porównać numer części widoczny na oznaczeniach pierścienia zewnętrznego uszkodzonego łożyska z dokumentacją maszyny Barmag. Numery części poprzedzone kodem daty partii (np. „1209” w 12120500018 odzwierciedla datę wydania rewizji projektu) nie wskazują daty produkcji — są to identyfikatory projektu ustalone przez inżynierów firmy Barmag.

Kryteria jakości określające trwałość eksploatacyjną łożysk w zastosowaniach przędzalniczych

Nie wszystkie łożyska o prawidłowych wymiarach i numerach części zapewniają taką samą trwałość eksploatacyjną. W przędzeniu włókien chemicznych, gdzie pojedyncza nawijarka może pracować 24 godziny na dobę przez wiele miesięcy pomiędzy planowanymi przerwami konserwacyjnymi, różnicę między łożyskiem wysokiej jakości a łożyskiem niespełniającym norm można mierzyć w tygodniach dodatkowych nieplanowanych przestojów w ciągu roku . Najbardziej decydujące są następujące parametry jakościowe:

Precyzja wymiarowa i geometryczna

Łożyska nawijarki Barmag pracują w obudowach obrobionych maszynowo z wąskimi tolerancjami. W przypadku łożysk wału uchwytowego wymagane bicie promieniowe zespołu elementów tocznych mieści się zazwyczaj w granicach 2–3 µm dla łożysk klasy P5 (ABEC 5) i w granicach 1–2 µm dla łożysk klasy P4 (ABEC 7) stosowanych w najszybszych pozycjach uchwytu. Łożysko spełniające specyfikację wymiarową, ale nie spełniające tolerancji geometrycznej, spowoduje brak równowagi wirnika, zwiększając wibracje na końcówce uchwytu – bezpośrednio pogarszając równość przędzy i zwiększając ryzyko jej zerwania.

Gatunek stali i obróbka cieplna

Elementy toczne i bieżnie łożysk stosowanych w pozycjach gorących godetów Barmag muszą wytrzymywać ciągłe temperatury do 220°C bez niestabilności wymiarowej. Wymaga to całkowicie hartowanej, stabilizowanej stali łożyskowej — zazwyczaj stali chromowej (100Cr6) poddanej obróbce stabilizującej w wysokiej temperaturze, która zapobiega przemianie martenzytycznej w podwyższonych temperaturach. Łożyska bez potwierdzonej obróbki stabilizacyjnej będą wykazywać mierzalny wzrost wymiarów powyżej 120°C , co zwiększa luz wewnętrzny i generuje wibracje jeszcze przed pojawieniem się widocznego zużycia.

Stopień dopuszczenia wewnętrznego

Barmag określa różne stopnie luzu wewnętrznego dla różnych pozycji montażowych. Łożyska wału uchwytu zazwyczaj wymagają luzu C3 (większego niż normalnie), aby skompensować rozszerzalność cieplną podczas długotrwałej pracy z dużą prędkością. Łożyska toczne kontaktowe mogą mieć luz normalny (CN). Zamontowanie łożyska zgodnego ze specyfikacją C3 w pozycji CN — lub odwrotnie — jest cichą usterką: maszyna uruchamia się bez błędów, ale żywotność łożyska spada do ułamka oczekiwanej wartości, często awaria następuje w ciągu tygodni, a nie miesięcy.

Konstrukcja koszyka i zgodność smarowania

W łożyskach uchwytów o dużej prędkości zastosowano koszyki mosiężne lub polimerowe zaprojektowane z myślą o niskim poziomie hałasu i stabilnym zatrzymywaniu smaru przy dużych obciążeniach odśrodkowych. Fabrycznie zapakowany smar musi mieć temperaturę kroplenia powyżej 200°C (zwykle jest to smar z kompleksem litu lub smar polimocznikowy) i musi być kompatybilny z każdym dodatkowym smarem zastosowanym podczas montażu. Mieszanie niekompatybilnych rodzajów smarów powoduje zmydlanie – reakcję chemiczną, która niszczy film smarny i gwałtownie przyspiesza zużycie.

Wszystkie łożyska od zweryfikowanych dostawców części Barmag powinny przejść praktyczne testy zastosowania w rzeczywistych środowiskach przędzenia włókien chemicznych przed wypuszczeniem na rynek – a nie tylko certyfikację na stanowisku badawczym w laboratorium.

Jak objawia się awaria łożyska na linii produkcyjnej Barmag

Degradacja łożyska w nawijarce Barmag rzadko objawia się nagłą, katastrofalną awarią. W większości przypadków następuje to po wykrywalnym postępie, który daje operatorom możliwość zaplanowania wymiany przed nieplanowanym wyłączeniem – pod warunkiem, że znają znaki ostrzegawcze.

• Zwiększone wibracje na końcówce uchwytu: W miarę zwiększania się luzu łożyska wału uchwytu w wyniku zużycia, uchwyt zaczyna się chybotać na końcówce znajdującej się najdalej od oprawy łożyska. Najpierw pojawia się jako niewielka nierówność przędzy (wzrost CV), zanim wibracje staną się słyszalne. Monitorowanie wibracji z progiem ≤4,5 mm/s na obudowie łożyska wykryje degradację na wczesnym etapie, zanim jakość przędzy będzie widocznie obniżona.
• Podwyższona temperatura obudowy łożyska: Łożysko walca kontaktowego lub wału uchwytu pracujące w temperaturze 10–15°C powyżej temperatury bazowej w identycznych warunkach produkcyjnych jest niezawodnym wczesnym wskaźnikiem uszkodzenia smaru lub odprysków zmęczeniowych na bieżni. Pomiar punktowy w podczerwieni na obudowie łożyska podczas rutynowych obchodów pozwala wykryć to na długo przed awarią.
• Nienormalny hałas podczas cykli zdejmowania: Cykl zdejmowania (przemiana szpulki) na krótko przyspiesza i zwalnia uchwyt w całym zakresie prędkości. Zdegradowane łożysko uchwytu, które pracuje cicho przy ustalonej prędkości uzwojenia, może emitować krótki odgłos zgrzytania lub dudnienia podczas stanów nieustalonych prędkości — jest to często pierwsza słyszalna oznaka uszkodzenia pierścienia wewnętrznego lub elementu tocznego.
• Nieregularności w ruchu widełek zmiany biegów: Zużyte łożysko przekładni w zespole widełek zmiany biegów powoduje nieregularne nakładanie się przędzy na szpulkę — widoczne jako nierówna gęstość nawinięcia na ramionach szpulki. Często jest to błędnie przypisywane naprężeniu przędzy lub programowaniu prędkości przesuwu przed zidentyfikowaniem przyczyny łożyska.
• Wyciek smaru na uszczelnieniach łożysk: Widoczny smar na pokrywie końcowej uchwytu lub obudowie rolki kontaktowej wskazuje, że łożysko zostało przesmarowane, że uszczelka uległa uszkodzeniu lub że rozkład termiczny zmniejszył lepkość smaru. Każdy przypadek wymaga sprawdzenia i ewentualnej wymiany.

Harmonogram konserwacji łożysk dla nawijarek i godetów Barmag

Poniższy harmonogram konserwacji odzwierciedla praktyczne odstępy czasu stosowane w ciągłej produkcji włókien chemicznych. Rzeczywiste odstępy czasu należy dostosować w oparciu o dane z monitorowania drgań i konkretny model maszyny Barmag.

Praktyczna uwaga dotycząca wymiany łożysk Godet: gorące łożyska Godet należy zawsze wymieniać jako dopasowaną parę (oba łożyska podtrzymują jednocześnie jedną rolkę Godet), nawet jeśli tylko jedno wykazuje zużycie. Nierówny podział obciążenia wynikający z wymiany pojedynczego łożyska w dwułożyskowym łożysku Godet przyspiesza degradację nowego łożyska w celu dopasowania go do stanu zużycia starego, co neguje korzyści z wymiany w ciągu kilku tygodni.

Łożyska OEM a kompatybilne łożyska Barmag: praktyczna decyzja dotycząca zakupu

Wybór pomiędzy oryginalnymi łożyskami marki Barmag a wysokiej jakości kompatybilnymi częściami to decyzja pod względem kosztów i wydajności, która różni się w zależności od pozycji łożyska i krytyczności produkcji. Poniższe ramy odzwierciedlają podejście do tego doświadczonych zespołów zajmujących się konserwacją włókien chemicznych:

Stanowiska, w których jakość OEM lub równoważna OEM nie podlega negocjacjom

• Łożyska wału uchwytu (all series) — działanie przy najwyższych prędkościach i najwęższych tolerancjach geometrycznych; łożysko niespełniające norm powoduje w tym przypadku natychmiastową degradację jakości przędzy i przyspieszoną awarię sąsiadujących elementów.
• Gorące łożyska Godet — połączenie ciepła i prędkości stawia ekstremalne wymagania dotyczące gatunku stali, stabilizacji cieplnej i doboru smaru, którym tanie łożyska konsekwentnie nie spełniają w sposób niezawodny.

Pozycje, w których zweryfikowane, kompatybilne łożyska działają odpowiednio

• Łożyska skrzyni biegów widełek zmiany biegów — umiarkowana prędkość i obciążenie oscylacyjne; dobrze wyprodukowane, kompatybilne łożyska od producentów, którzy testują w rzeczywistych środowiskach wirujących, regularnie dorównują trwałości użytkowej OEM przy obniżonych kosztach całkowitych.
• Ogólne łożyska wału napędowego — głównie obciążenie promieniowe przy umiarkowanych prędkościach; próg jakości jest niższy, a zweryfikowane, kompatybilne łożyska pochodzące z identyfikowalnych źródeł działają niezawodnie na tym stanowisku.

Kluczową cechą każdego kompatybilnego łożyska jest to, że musi ono zostać sprawdzone w drodze rzeczywistych testów produkcji włókien chemicznych, a nie tylko kontroli wymiarowej względem części OEM. Producenci dostarczający części bezpośrednio do głównych grup włókien chemicznych (takich jak Grupa Tongkun, Grupa Hengli lub Shenghong Corp.) i których części przetrwają w tych środowiskach produkcyjnych, dają praktyczną gwarancję, że specyfikacje wymiarowe i materiałowe przekładają się na rzeczywisty okres użytkowania.

Klasyfikacja zapasów, która minimalizuje zarówno koszty, jak i ryzyko jest utrzymywanie zapasów bezpieczeństwa w postaci co najmniej dwóch łożysk wału uchwytu i dwóch łożysk rolek kontaktowych na każdą nawijarkę (części klasy A: wysoka wartość, długi czas realizacji w przypadku zakupu z kanałów OEM) oraz przechowywanie pięciu lub więcej jednostek łożysk skrzyni biegów widełek zmiany biegów i ogólnych łożysk wału (części klasy B i C: krótszy czas realizacji, niższy koszt jednostkowy) w celu rutynowej planowanej wymiany.

Prawidłowa procedura montażu łożyska w nawijarkach Barmag

Nawet doskonale dobrane łożysko wysokiej jakości ulegnie przedwczesnej awarii, jeśli zostanie nieprawidłowo zamontowane. Błędy montażowe są drugą najczęstszą przyczyną wczesnych uszkodzeń łożysk Barmag po nieprawidłowym wyborze części i powodują powstawanie usterek, które można pomylić z wadami produkcyjnymi samego łożyska.

1. Dokładnie oczyścić obudowę i wał przed instalacją. Cząsteczki zanieczyszczeń większe niż luz wewnętrzny łożyska spowodują natychmiastowe wgniecenie bieżni podczas początkowej pracy. Używaj niestrzępiących się chusteczek i rozpuszczalnika kompatybilnego z łożyskami; Samo sprężone powietrze nie wystarczy do usunięcia drobnych cząstek metalu ze zużytej obudowy.
2. Zmierzyć otwór oprawy i średnicę wału zgodnie ze specyfikacją pasowania łożyska zawartą w instrukcji konserwacji Barmag. Nadwymiarowy otwór w oprawie (luźne pasowanie) umożliwia pełzanie pierścienia zewnętrznego pod obciążeniem, powodując korozję cierną i przedwczesne uszkodzenie w ciągu kilku tygodni. Niewymiarowy wał (zbyt ciasno pasowany) może wprowadzić naprężenia montażowe, które powodują wstępne pęknięcie pierścienia wewnętrznego.
3. Do montażu łożysk na wałach należy używać nagrzewnicy indukcyjnej lub piekarnika sterowanego — nigdy nie używaj otwartego ognia ani nie uderzaj młotkiem w pierścień zewnętrzny. W przypadku montażu na wcisk należy rozgrzać łożysko do temperatury 80–100°C; udokumentować temperaturę montażu w protokole konserwacji. Siła przyłożona do niewłaściwego pierścienia przechodzi przez elementy toczne i może powodować niewidoczne zjawisko Brinella bieżni.
4. Sprawdź położenie osiowe i zazębienie pierścienia zabezpieczającego po instalacji. W uchwytach Barmag pierścień zabezpieczający (oddzielny element w rodzinie części nawijających) zabezpiecza osiowe położenie łożyska; niewystarczające sprzężenie gwintów pierścienia zabezpieczającego umożliwia osiową migrację łożyska pod wpływem oscylacyjnych obciążeń uzwojenia, gwałtownie zwiększając drgania na końcówce uchwytu.
5. Przed zamknięciem obudowy nałóż odpowiednią ilość i typ smaru. W przypadku wstępnie nasmarowanych łożysk uszczelnionych nie należy dodawać dodatkowego smaru podczas montażu. W przypadku łożysk otwartych wypełnić wnękę łożyska i przyległą wolną przestrzeń do około jednej trzeciej całkowitej wolnej objętości oprawy — przepełnienie generuje ciepło w wyniku ubijania smaru i przyspiesza rozkład termiczny smaru.
6. Docieraj łożysko przy zmniejszonej prędkości przed powrotem do prędkości produkcyjnej. W przypadku łożysk wału uchwytu 30-minutowa praca przy około 30% prędkości roboczej umożliwia rozprowadzenie smaru i stabilizację termiczną przed przyłożeniem pełnego obciążenia dynamicznego. Monitoruj temperaturę podczas docierania — rosnąca temperatura, która się stabilizuje, jest normalna; stale rosnąca temperatura wskazuje na problem z instalacją, który należy zbadać przed pracą z pełną prędkością.

Jak jakość łożysk wpływa na ogólny OEE nawijarki

Całkowita efektywność sprzętu (OEE) — będąca połączoną miarą dostępności, wydajności i wskaźnika jakości — to standardowy miernik służący do ilościowego określania wpływu biznesowego decyzji konserwacyjnych na linię przędzenia włókien chemicznych. Stan łożysk wpływa jednocześnie na wszystkie trzy elementy OEE:

• Dostępność: Każda nieplanowana awaria łożyska zazwyczaj wymaga 2–6 godzin przestoju na diagnostykę, odzyskanie części i wymianę – nie licząc czasu potrzebnego na przywrócenie jakości przędzy do specyfikacji po ponownym uruchomieniu. W przypadku 24-pozycyjnej belki wyciągowej trzy nieplanowane awarie łożysk rocznie mogą obniżyć dostępność poniżej 85%, czyli znacznie poniżej docelowego poziomu 90%, jakim są dobrze utrzymane linie.
• Wydajność: Zużyte łożyska uchwytu lub rolki kontaktowej zwiększają wahania napięcia uzwojenia, powodując, że nawijarki pracują ze zmniejszoną prędkością, aby zachować zgodność ze specyfikacją szybkości zrywania przędzy. Praca z prędkością nawijania o 5–8% niższą od znamionowej w celu zarządzania uszkodzonym łożyskiem bezpośrednio zmniejsza wydajność i zwiększa koszt energii na kilogram przędzy.
• Wskaźnik jakości: Wibracje wywołane łożyskiem uchwytu przekładają się bezpośrednio na zmianę gęstości szpulek (twarde końce i miękkie środkowe części), wzrost% CV przędzy, a w poważnych przypadkach różnice w absorpcji barwnika widoczne w gotowej tkaninie – wszystko to powoduje obniżenie jakości szpulek lub odrzucenie ich podczas kontroli jakości.

Linie produkcyjne, które wdrażają monitorowanie stanu łożysk Barmag w oparciu o wibracje, w połączeniu z planowaną coroczną wymianą łożysk o dużym obciążeniu i kompatybilnymi częściami o sprawdzonej jakości dla stanowisk o umiarkowanych obciążeniach, konsekwentnie osiągają OEE powyżej 85% — wynik, który można przypisać głównie ograniczeniu nieplanowanych przestojów związanych z łożyskami, a nie jakimkolwiek innym pojedynczym ulepszeniom w zakresie konserwacji.
