Mieszalnik dynamiczny a mieszalnik statyczny: który jest odpowiedni do przędzenia ze stopu polimeru?

Kiedy linia przędzalnicza wymaga mieszania stopu na linii produkcyjnej — czy to w celu dodania barwnika przedmieszki, mieszania dodatków funkcjonalnych, czy też homogenizacji wieloskładnikowego polimeru — decyzja dotycząca sprzętu sprowadza się do dwóch zasadniczo różnych podejść: mieszalnika dynamicznego lub mieszalnika statycznego. Obydwa są instalowane na ścieżce przepływu stopu pomiędzy wytłaczarką a dyszą przędzalniczą. Obydwa mają na celu wytworzenie jednorodnego stopu przed wciągnięciem go do włókna. Jednak mechanizm, jakość wydruku, warunki pracy i wymagania konserwacyjne każdego z nich są na tyle różne, że wybranie niewłaściwego typu dla danego zastosowania powoduje problemy, których nie można naprawić w dalszej części procesu.

W tym artykule porównano mieszalniki dynamiczne i statyczne bezpośrednio pod względem parametrów mających znaczenie przy podejmowaniu decyzji dotyczących przędzenia włókien chemicznych.

Jak działa każdy typ miksera

Mikser statyczny

Mieszalnik statyczny nie zawiera żadnych ruchomych części. Osiąga mieszanie poprzez przetłaczanie stopu przez ustalony szereg elementów spiralnych lub geometrycznych wewnątrz rury. Każdy element rozdziela i ponownie łączy przepływ stopionego materiału, stopniowo zmniejszając gradienty stężeń przy każdym przejściu. Energia do mieszania pochodzi w całości z ciśnienia stopu generowanego przez wytłaczarkę lub pompę stopu — sam mieszalnik nie wykonuje żadnej aktywnej czynności.

Ilość elementów mieszających określa intensywność mieszania. Więcej elementów zapewnia lepszą jednorodność, ale także zwiększa spadek ciśnienia w mieszalniku, który musi być kompensowany przez poprzedzającą pompę lub wytłaczarkę. Jest to podstawowe ograniczenie operacyjne mieszania statycznego: nie można zwiększyć wydajności mieszania bez zwiększenia spadku ciśnienia i nie można zmniejszyć spadku ciśnienia bez zaakceptowania niższej jakości mieszania.

Mikser dynamiczny

Mieszalnik dynamiczny wykorzystuje napędzany rotor — obracający się z kontrolowaną prędkością wewnątrz ogrzewanej obudowy pod ciśnieniem — do aktywnego ścinania i homogenizowania stopu. Energia mieszania jest dostarczana mechanicznie przez silnik napędowy, a nie przez ciśnienie stopu. Pozwala to oddzielić intensywność mieszania od spadku ciśnienia: prędkość wirnika można regulować w celu zmiany wydajności mieszania niezależnie od przepustowości linii lub warunków ciśnienia przed mieszalnikiem.

Szczegółowe wyjaśnienie zasad działania mieszalnika dynamicznego i opcji konfiguracji można znaleźć w naszej instrukcji Dynamiczny mieszalnik stopu: zasada działania, rodzaje i przewodnik po wyborze .

Bezpośrednie porównanie: osiem parametrów mających znaczenie dla przędzenia

Tam, gdzie mieszalniki statyczne nie sprawdzają się w zastosowaniach przędzalniczych

Mieszalniki statyczne sprawdzają się niezawodnie w zastosowaniach, w których mieszane płyny mają podobną lepkość, są obecne w stosunkowo zrównoważonych proporcjach, a linia pracuje ze stałą, przewidywalną przepustowością. W przędzeniu włókien chemicznych warunki te często nie są spełnione.

Niedopasowanie lepkości pomiędzy przedmieszką a polimerem bazowym

W przypadku bezpośredniego przędzenia stopu z dodatkiem przedmieszki stop nośnika przedmieszki i stopiony polimer bazowy często mają zasadniczo różne lepkości. Mieszanie statyczne opiera się na laminarnym rozdzielaniu przepływu — gdy stosunki lepkości są wysokie, składnik o niższej lepkości preferencyjnie przepływa przez geometrię elementu, a nie jest rozprowadzany równomiernie. Rezultatem są smugi: pasma skoncentrowanego koloru lub dodatku na przemian ze strefami o niedostatecznym dozowaniu, które pojawiają się w gotowej przędzy jako różnice kolorystyczne w różnych pozycjach lub wzdłuż długości przędzy.

Aktywne ścinanie rotora mieszalnika dynamicznego dysperguje przedmieszkę niezależnie od stosunku lepkości, rozbijając aglomeraty pigmentu i wymuszając dystrybucję, której nie jest w stanie osiągnąć pasywne rozszczepianie. Aby bezpośrednio dowiedzieć się, jak eliminuje to smugi kolorów w gotowym filamencie, zobacz nasz artykuł na temat jak dynamiczny mieszalnik stopu eliminuje smugi kolorów w przędzy z włókna ciągłego barwionego przedmieszką .

Spadek wydajności przy zmniejszonej przepustowości

Linie przędzalnicze często pracują z wydajnością poniżej znamionowej – podczas zmiany produktu, podczas sekwencji rozruchowych lub podczas produkcji produktów o mniejszych denierach. Przy zmniejszonej przepustowości ciśnienie stopu napędzające przepływ przez mieszalnik statyczny maleje, co bezpośrednio zmniejsza energię rozszczepiania dostępną na jednostkę objętości stopu. Jakość mieszania pogarsza się. Nie jest to efekt marginalny: na liniach, gdzie wydajność różni się w zależności od produktu o 30–50%, mieszalnik statyczny, który działa prawidłowo przy pełnej przepustowości, może być rzeczywiście niewystarczający przy obniżonych wydajnościach.

Prędkość wirnika mieszalnika dynamicznego można regulować w celu utrzymania intensywności mieszania niezależnie od przepustowości linii, dzięki czemu jest odpowiednia dla linii o zmiennym harmonogramie produkcji lub częstych zmianach produktów.

Czas przebywania i ryzyko degradacji termicznej

Statyczne elementy mieszalników tworzą strefy wolniejszego przepływu na stykach elementów i ściankach obudowy. W przypadku stopionych polimerów w wysokiej temperaturze – na przykład przędzenia PET w temperaturze 280–295°C – dłuższe przebywanie przy niskiej prędkości przepływu powoduje akumulację produktów degradacji termicznej. Pojawiają się jako żółte przebarwienia w nominalnie białej lub jasnej przędzy lub jako cząstki żelu, które blokują kapilary dyszy przędzalniczej i powodują pękanie końcówek. Dobrze zaprojektowany mieszalnik dynamiczny z aktywnym przepływem przez strefę mieszania ma węższy rozkład czasu przebywania, co zmniejsza ryzyko powstawania gorących punktów i stref zastoju.

Gdzie mieszacze statyczne pozostają odpowiednie

Mieszalniki statyczne nie są ogólnie gorsze – istnieją szczególne warunki, w których ich prostota jest prawdziwą zaletą.

• Niskie stężenie dodatków przy podobnej lepkości. Kiedy niewielka część dobrze zdyspergowanego dodatku o niskiej lepkości jest mieszana ze stopionym polimerem przy stałej wydajności, mieszalnik statyczny może osiągnąć odpowiednią jednorodność bez złożoności układu napędzanego.
• Zastosowania bardzo wrażliwe na zanieczyszczenia. Mieszalniki statyczne nie mają uszczelnień wału ani obrotowych interfejsów na ścieżce topienia. W zastosowaniach, w których jakiekolwiek ryzyko zanieczyszczenia związanego z uszczelkami jest niedopuszczalne – w przypadku niektórych produktów polimerowych klasy medycznej lub optycznej – brak ruchomych części jest ważnym argumentem za mieszaniem statycznym.
• Linie jednoproduktowe o bardzo dużej objętości i stałej przepustowości. Na linii, na której przez 24 godziny na dobę pracuje jeden produkt z wydajnością znamionową, z nośnikiem przedmieszki o lepkości dopasowanej do polimeru bazowego, mieszalnik statyczny odpowiednio dobrany do tych konkretnych warunków może działać odpowiednio. Ograniczenie pojawia się, gdy zmieniają się warunki.

Kluczowe kryteria wyboru: który typ pasuje do Twojego zastosowania

W przypadku większości linii do bezpośredniego przędzenia w stanie stopionym z dodatkiem barwnika przedmieszki lub dodatków funkcjonalnych – gdzie wydajność jest różna, lepkość przedmieszki różni się od lepkości polimeru bazowego, a standardy jakości przędzy są rygorystyczne – bardziej odpowiednim wyborem jest mieszalnik dynamiczny. Wymóg konserwacji jest realny, ale jest możliwy do opanowania i zasadniczo równoważony przez przewagę stałej jakości w wymagających zastosowaniach przędzalniczych.

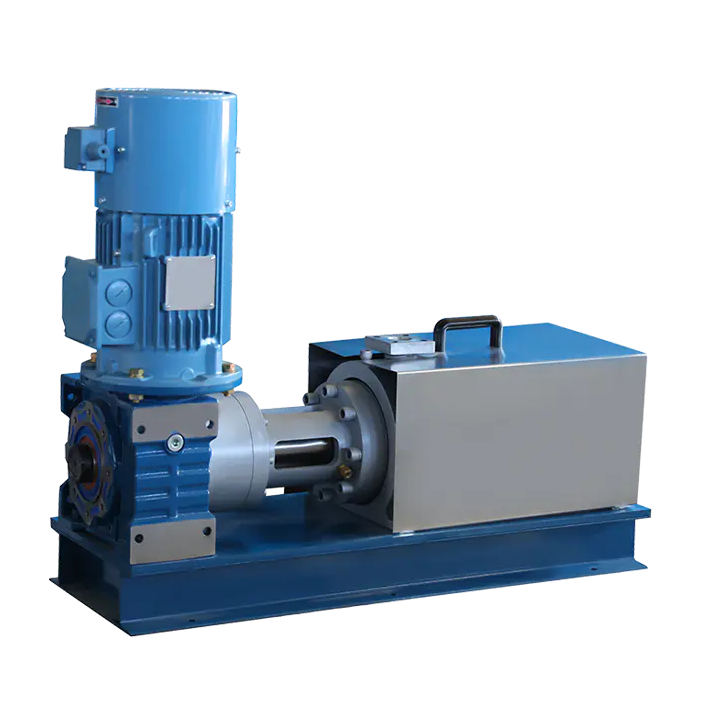

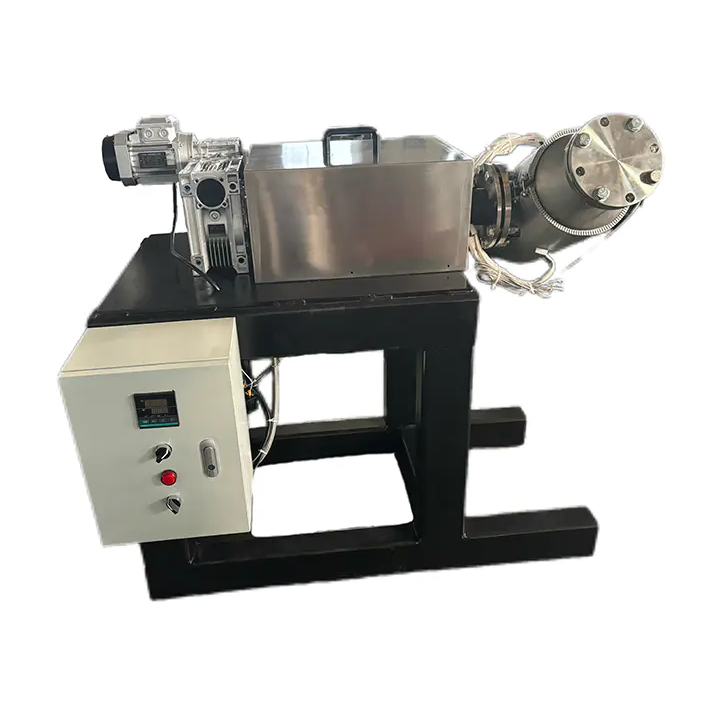

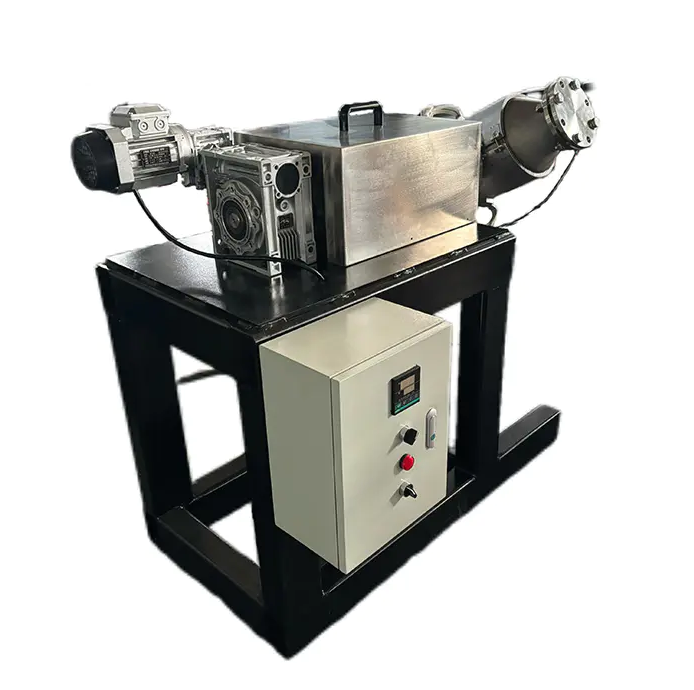

Mieszalnik dynamiczny Shengbang do zastosowań związanych z przędzeniem i topieniem tworzyw sztucznych

Mieszalnik dynamiczny Shengbang to opatentowany produkt opracowany specjalnie do przędzenia włókien chemicznych i homogenizacji stopionego tworzywa sztucznego. Obejmuje szeroki zakres zastosowań, z ciśnieniami znamionowymi 5, 15, 25 i 45 MPa, średnicami wirników od 25 do 300 mm i pojemnością od 0,2 do 50 l. Ogrzewanie jest dostępne zarówno w konfiguracjach z ogrzewaniem olejowym, jak i elektrycznym. Moc napędów waha się od 15 do 160 kW przy maksymalnej prędkości obrotowej wirnika 50 obr/min.

Poza przędzeniem włókien chemicznych, ta sama konstrukcja mieszalnika dotyczy folii, tuszy i innych zastosowań w przetwarzaniu polimerów, wymagających równomiernego mieszania stopu. Wydajność jest sprawdzana w wewnętrznym laboratorium przędzalniczym Shengbang, gdzie przed integracją linii można przetestować zachowanie mieszalnika w rzeczywistych warunkach produkcyjnych z docelowym systemem polimerów i przedmieszki klienta.

Pełna specyfikacja produktu i opcje konfiguracji znajdują się na stronie Mikser dynamiczny product page . Aby omówić konkretne zastosowanie — typ polimeru, zakres wydajności, współczynnik dodawania przedmieszki i wymagania dotyczące jakości mieszania — skontaktuj się bezpośrednio z Jiaxing Shengbang Mechanical Equipment Co., Ltd..
