Przewodnik po nawijarce Take Up: Wysokowydajne rozwiązania w zakresie nawijania Jiaxing Shengbang

Jeśli oceniasz nawijarkę odbilubczą dla szybkiej linii włókien syntetycznych, wniosek jest jasny: Jiaxing Shengbang Mechanical Equipment Co., Ltd. zajmij się nawijarkami które wytrzymują mechaniczne prędkości nawijania do 7000 m/min, osiągając znacznie niższy współczynnik pękania końcowego i zdolne do wytwarzania przędzy nylonowej typu HMLS. Ten przewodnik prowadzi menedżerów produkcji przez wybór typu, kluczowe parametry, instalację, konserwację i zwrot z inwestycji w przypadku modernizacji do nowoczesnej automatycznej nawijarki odbierającej.

Zasadnicza rola nawijarki odbiorczej w produkcji włókien syntetycznych

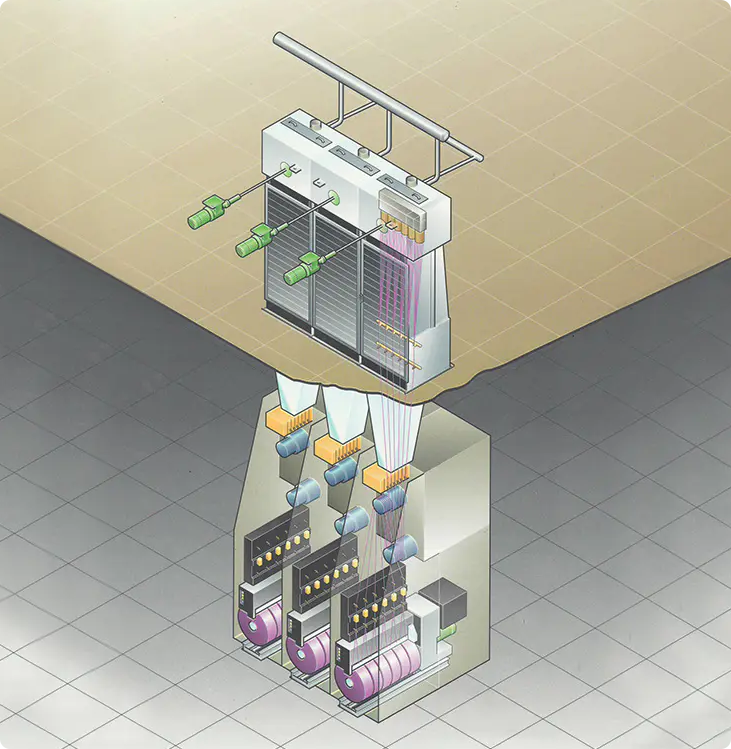

Nawijarka odbierająca jest ostatnią aktywną stacją na każdej linii przędzenia ze stopu. Jego zadaniem jest odbiór stopionego, wytłaczanego włókna z prędkością linii ustaloną przez spin-pack, zbudowanie geometrycznie precyzyjnego opakowania i przekazanie tego opakowania do dalszych maszyn teksturujących, wypaczających lub tkających bez wad.

Każdy z trzech najpopularniejszych kontekstów aplikacji nakłada odrębne wymagania:

• POY (częściowo zorientowana przędza) — Prędkości linii 2800–3500 m/min; wymaga stałego kąta nawinięcia poprzecznego, aby zachować zdolność ciągnienia.

• FDY (w pełni ciągniona przędza) — Prędkości dochodzące do 4500–6 000 m/min; wymaga ultrastabilnego napięcia, aby zapobiec odchyleniom orientacji kryształów.

• Spandex / Elastan — Niższe prędkości (600–1200 m/min), ale wyjątkowo duża wrażliwość na wahania naprężenia; zapobieganie nawijaniu wstęgi ma kluczowe znaczenie.
• BCF / Przędza dywanowa — włókno ciągłe luzem; pakiety o dużej średnicy do 300 mm, wymagające dużego momentu obrotowego przy niskich prędkościach.

Pokazują to benchmarki branżowe źle dopasowane nawijanie przyczynia się do 35–55% wszystkich zdarzeń związanych z pękaniem końcowym na linii do przędzenia ze stopu (CIRFS, dane członkowskie z 2024 r.). Inwestycja w prawidłowo dobraną automatyczną nawijarkę odbiorczą zazwyczaj zmniejsza ten udział do poniżej 8%.

Porównanie popularnych typów nawijarek odbierających

W produkcji włókien przemysłowych stosowane są trzy podstawowe geometrie uzwojeń. Poniższa tabela podsumowuje najważniejsze różnice, które pomogą zawęzić wybór:

W przypadku większości producentów POY i FDY obsługujących linie o prędkości powyżej 3000 m/min Automatyczna nawijarka rewolwerowa jest standardem branżowym i zapewnia najlepszy całkowity koszt posiadania w ciągu 10-letniego okresu użytkowania aktywów.

Nawijarka Jiaxing Shengbang: najważniejsze informacje i dane techniczne produktu

Jiaxing Shengbang Mechanical Equipment Co., Ltd. zajmuje się produkcją nawijarek do nawijania i pomocniczego sprzętu przędzalniczego od 2003 roku. Obecna flagowa seria automatycznych nawijarek do nawijania obejmuje pełny zakres zastosowań włókien syntetycznych. Najważniejsze dane techniczne podsumowano w poniższej tabeli:

Poza opublikowanymi specyfikacjami Jiaxing Shengbang wyróżnia się trzema udokumentowanymi wynikami klientów:

• Producent POY z Zhejiang (2023) — Po przejściu na serię SB-TW6 na linii 96-pozycyjnej zakład odnotował 42% redukcję liczby pęknięć końcowych na milion metrów i wyeliminował jednego operatora zdejmowającego na zmianę.
• Obiekt Fujian nylon-6 (2022) — Precyzyjna kontrola naprężenia w pętli zamkniętej, zmiana wartości denier w pakiecie od CV 1,8% do CV 0,7%, bezpośrednio poprawiająca wydajność tkania na dalszym etapie.
• Niestandardowa nawijarka ze spandexu (2024) — Jiaxing Shengbang zaprojektował wariant nawijania powierzchniowego z oprogramowaniem zapobiegającym zwijaniu się taśmy dla klienta Jiangsu, osiągając zero defektów nawinięcia taśmy w ciągu 6-miesięcznego okresu próbnego.

Wszystkie automatyczne nawijarki Jiaxing Shengbang obsługują niestandardowe rozstawy wrzecion, specyfikacje rurki szpulki i na żądanie integrację z istniejącymi systemami SCADA na poziomie zakładu.

Jak wybrać odpowiednią nawijarkę: praktyczny przewodnik

Podczas określania nawijacza odbierającego skorzystaj z poniższej listy kontrolnej. Przeanalizuj każdy punkt decyzyjny w odpowiedniej kolejności — wcześniejsze wybory ograniczają późniejsze.

Lista kontrolna wyboru

1. Rodzaj włókna i zakres denierów — Określ polimer (PET, PA6, PP, spandex) i zakres denierów (np. 30–150 D dla FDY). Określa to wrażliwość na rozciąganie i granice tarcia układu przesuwnego.
2. Maksymalna prędkość linii — Dopasuj prędkość znamionową nawijarki do wydajności pompy wirującej, zachowując margines bezpieczeństwa 10–15%. Linia o prędkości 4500 m/min powinna wykorzystywać nawijarkę o prędkości co najmniej 5000 m/min.
3. Wymagana waga paczki i format szpulki — Standardowe opakowania POY to 5–10 kg; Paczki BCF mogą osiągać wagę 25 kg. Sprawdź średnicę wewnętrzną rurki (typowe są 47 mm, 54 mm, 76 mm lub 110 mm).
4. Poziom automatyzacji — Ocenić koszty pracy zmianowej. Jeśli koszt pracy na zmianę przekracza 80 USD lub jeśli pracujesz na 3 zmiany, automatyczny nawijacz rewolwerowy zwraca się zazwyczaj w czasie krótszym niż 18 miesięcy.
5. Mechanizm przesuwu — Rowkowany przesuw bębna odpowiada standardowym prędkościom; Wymagany jest precyzyjny przesuw krzywkowy lub elektroniczny przesuw powyżej 4000 m/min lub tam, gdzie należy zapobiec nawijaniu taśmy.
6. Wymagania integracyjne — Potwierdź protokół magistrali sterującej (Profibus, EtherNet/IP, Modbus TCP) i czy nawijarka musi odbierać sygnały prędkości w czasie rzeczywistym z nadrzędnego godeta.
7. Powierzchnia i wysokość sufitu — Przewijarki rewolwerowe z 8 pozycjami wrzeciona wymagają około 1200 mm × 900 mm powierzchni podłogi na jednostkę; wysokość sufitu musi umożliwiać pełne odsunięcie szpulki (minimalny prześwit 2400 mm).

Zalecane przykłady konfiguracji

W przypadku typowej 48-pozycyjnej linii FDY obsługującej PET (np. z prędkością 4200 m/min) zalecaną konfiguracją jest głowica rewolwerowa Jiaxing Shengbang, serwo AC, przesuw elektroniczny i interfejs Siemens HMI. W przypadku linii o prędkości powyżej 5000 m/min lub gdzie CV w denier jest głównym KPI jakości, najlepszym wyborem jest modernizacja do niestandardowej wieży zaprojektowanej przez Jiaxing Shengbang.

Zajmij się instalacją, uruchomieniem i codzienną obsługą nawijarki

Prawidłowy montaż bezpośrednio wpływa na długoterminową jakość uzwojenia. Podczas uruchamiania należy wykonać następujące kroki:

1. Poziomowanie — Użyj poziomicy precyzyjnej (dokładność ≤0,02 mm/m), aby sprawdzić, czy oś wrzeciona jest pozioma. Nachylenie większe niż 0,05 mm/m spowoduje osiową migrację przędzy i stożkowe pakiety.
2. Zrównanie z godetami — Droga nici od ostatniej godety do prowadnicy poprzecznej powinna wchodzić do nawijarki pod kątem 0° ± 0,5° w płaszczyźnie poprzecznej. Niewspółosiowość powoduje powstawanie narostów na krawędziach.
3. Wstępna kalibracja napięcia — Załaduj pustą szpulkę, uruchom wrzeciono z prędkością 50% docelowej prędkości i porównaj moc wyjściową ogniwa obciążnikowego ze skalibrowanym miernikiem napięcia umieszczonym w linii. Reguluj wzmocnienie serwomechanizmu, aż oba odczyty będą się zgadzać w standardowym zakresie.
4. Test cyklu Doffa — Przed nawlekaniem wykonaj określone cykle automatycznego ściągania (np. 10) bez przędzy. Sprawdź czas indeksowania wieży i czy ostrze wychwytujące zazębia się prawidłowo w każdym cyklu.
5. Parametry pierwszej serii produkcyjnej — Rozpocznij od 80% prędkości docelowej. Ustaw docisk rolki kontaktowej na 12–15 N dla POY or 8–10 N dla spandexu . Zwiększaj prędkość w krokach co 5%, monitorując odczyt naprężenia i geometrię opakowania.

Najlepsze praktyki dotyczące codziennej obsługi

• Codziennie sprawdzaj zużycie prowadnicy trawersu; wymienić, gdy głębokość rowka przekracza próg bezpieczeństwa, aby zapobiec zadrapaniom przędzy.
• Sprawdź dzienniki trendów napięcia HMI na początku każdej zmiany; odchylenia przekraczające próg bezpieczeństwa od wartości bazowej wskazują na problem z łożyskiem, paskiem lub prowadnicą wymagający zbadania, zanim spowodują pęknięcia końcowe.
• Utrzymuj powierzchnię rolki kontaktowej w czystości; regularnie stosuj sprężone powietrze, aby usuwać muchy i pozostałości po lakierze (np. co około 2 godziny) na liniach o wysokim denierze.

Konserwacja, serwisowanie i rozwiązywanie problemów

Ustrukturyzowany harmonogram konserwacji to najbardziej opłacalny sposób na wydłużenie żywotności nawijarki. Jiaxing Shengbang zaleca następujące odstępy czasu w oparciu o dane terenowe z ponad 1000 zainstalowanych jednostek:

Zaplanowany plan konserwacji

• Codziennie: Oczyścić rowek poprzeczny; zweryfikować odczyt napięcia; sprawdź ruch wysuniętego ramienia.
• Co tydzień: Nasmarować łożyska wrzeciona (olej wrzecionowy ISO VG 32, 0,5 ml na wrzeciono); sprawdź napięcie paska na napędzie rolki kontaktowej; wyczyść ekran HMI i sprawdź dziennik alarmów.
• Miesięcznie: Pełna kontrola bicia wrzeciona (maks. tolerancja: 0,008 mm TIR); śruby blokujące wieżę z kontrolą momentu obrotowego; zweryfikować parametry serwonapędu z protokołem uruchomienia.
• Rocznie: Wymień łożyska wrzeciona (autoryzowane przez niemiecką firmę ESKY i wyprodukowane przez Jiaxing Shengbang); przebudować mechanizm krzywki poprzecznej; wykonać pełny test izolacji elektrycznej serwomotorów.

Typowe błędy i rozwiązania

• Nawijanie taśmy (nakładka cewki) — Przyczyna: współczynnik obrotu zablokowany w pobliżu liczby całkowitej. Rozwiązanie: aktywuj parametr oprogramowania zapobiegający tworzeniu wzorców (krok precyzji); dostosować prędkość przesuwu o ±0,3%.
• Nagromadzenie krawędzi na opakowaniu — Przyczyna: niewspółosiowość prowadnicy lub zużyty rowek poprzeczny. Rozwiązanie: ponownie wyrównaj ścieżkę wątku; wymienić prowadnicę poprzeczną, jeśli głębokość rowka przekracza 0,15 mm.
• Polowanie na napięcie (oscylacyjny odczyt napięcia) — Przyczyna: zbyt duże wzmocnienie serwa lub zużycie łożyska tocznego. Rozwiązanie: zmniejszyć wzmocnienie P o 10%; zmierzyć bicie rolki kontaktowej; wymienić łożysko, jeżeli bicie przekracza 0,02 mm.

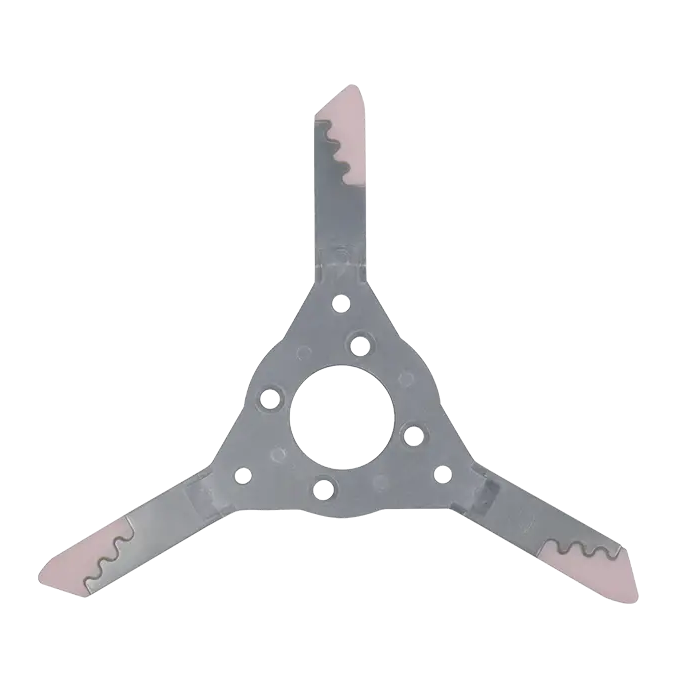

• Błąd Doff / nieudany transfer — Przyczyna: zużycie ostrza łapacza lub niska prędkość indeksowania wieży. Rozwiązanie: wymień ostrze; potwierdzić, że ciśnienie hydrauliczne lub serwo jest zgodne ze specyfikacją (zwykle ≥ 6 barów dla układów hydraulicznych).
• Opakowania stożkowe — Przyczyna: przechylenie wrzeciona lub nierównomierny docisk. Rozwiązanie: ponownie wypoziomować wrzeciono; sprawdzić równomierność nacisku rolki stykowej na całej szerokości opakowania za pomocą skalibrowanego miernika siły.

Rośliny przestrzegają harmonogramu zalecanego przez Jiaxing Shengbang średni czas międzyawaryjny (MTBF) przekraczający 14 000 godzin pracy na nawijarkach serii SB-TW – około 19 miesięcy ciągłej pracy na trzy zmiany przed nieplanowanym przestojem.

Wpływ nawijarek odbierających na wydajność i koszty produkcji

Uzasadnienie finansowe nowoczesnej automatycznej nawijarki odbiorczej opiera się na czterech wymiernych dźwigniach:

• Redukcja pracy: Linia POY z 96 stanowiskami i ręcznym zdejmowaniem wymaga 6 dyspozytorów na zmianę (3 zmiany = 18 FTE). Automatyczna nawijarka odbierająca zmniejsza tę liczbę do 2 osób na zmianę (6 etatów), oszczędność około 180 000–320 000 USD rocznie w zależności od lokalnych stawek płac.
• Zmniejszona ilość odpadów końcowych: Zmniejszenie o 1% współczynnika zrywania końcówek na 48-pozycyjnej linii FDY pracującej z szybkością 4000 m/min pozwala zaoszczędzić około 720 kg gotowej przędzy dziennie – przy cenie 3,50 USD/kg Odzyskano 920 000 USD rocznie .
• Lepsza wydajność pierwszej jakości: Ściślejsza kontrola naprężenia znacznie podnosi współczynnik pakowania pierwszej jakości, może znacznie zmniejszyć objętość przemiału i poprawić współczynnik akceptacji klientów.
• Szybszy cykl rozłączania: Automatyczne wyłączenie w ciągu 2 sekund w porównaniu z ręcznym wyłączeniem trwającym 45 sekund skraca przestoje w poszczególnych pozycjach o 96%, zapewniając dodatkowe 0,4–0,8% efektywnego czasu pracy linii.

Łącznie te ulepszenia zazwyczaj zapewniają: pełny okres zwrotu wynoszący 12–24 miesięcy na inwestycji w automatyczną nawijarkę do nawijania Jiaxing Shengbang, w zależności od skali linii i bieżącej wydajności bazowej.

Trendy branżowe i przyszły rozwój

Cztery kierunki technologiczne zmienią konstrukcję nawijarek odbiorczych w latach 2025–2028:

• Prędkości powyżej 7000 m/min — Procesy FDY nowej generacji mają osiągnąć prędkość 7500 m/min. Osiągnięcie tego wymaga aerostatycznych łożysk wrzeciona, drążków poprzecznych z włókna węglowego i aktywnego tłumienia drgań w konstrukcji wieży. Jiaxing Shengbang przechodzi obecnie próby terenowe prototypu SB-TW7 w obiektach partnerskich.
• Monitorowanie jakości w trybie online — Laserowe czujniki średnicy opakowania i wykrywanie anomalii naprężenia w oparciu o sztuczną inteligencję stają się standardem. SB-TW6 Jiaxing Shengbang obsługuje już eksport danych OPC-UA w celu integracji z platformami jakości MES i AI.
• Efektywność energetyczna — Serwonapędy regeneracyjne odzyskują energię hamowania w fazach zwalniania. W przypadku szybkich automatycznych nawijarek nawijających może to zmniejszyć zużycie energii na wrzeciono o 8–12% w porównaniu z konwencjonalnymi napędami.
• Kompaktowe nawijarki wielostronne — Rośnie popyt na nawijarki 12- i 16-końcowe na specjalistycznych liniach o wąskiej szerokości, napędzany przez producentów przędzy wzmacniającej kable optyczne i mikrofibry o ultracienkich denierach.

Często zadawane pytania (FAQ)

P1: Jaka jest różnica między nawijarką odbierającą a konwencjonalną maszyną do przewijania?

Nawijarka odbierająca jest zintegrowana z procesem przędzenia i musi przyjmować przędzę bezpośrednio z dyszy przędzalniczej z prędkością linii, bez zatrzymywania. Konwencjonalna przewijarka przetwarza już uformowane opakowania w trybie offline, przy niższych i zmiennych prędkościach. Wymagania dotyczące naprężenia, prędkości i zdejmowania są zasadniczo różne – nawijarka odbierająca musi działać niezawodnie przy prędkości 2000–6 000 m/min w ciągłych warunkach produkcyjnych.

P2: Jak kontrolować napięcie, aby zapobiec nawijaniu się taśmy (nakładanie się cewki)?

Nawijanie wstęgi ma miejsce, gdy współczynnik przesuwu jest równy ułamkowi wymiernemu lub jest blisko niego, co powoduje, że kolejne warstwy lądują na tej samej helisie. Rozwiązaniem jest algorytm o krokowej precyzji (lub przeciwdziałający wzorcowaniu), który w sposób ciągły zmienia stosunek prędkości poprzecznej o niewielką wartość (zwykle ± 0,1–0,5%), aby zapobiec nakładaniu się cewek. W przypadku jednostek nawijających Jiaxing Shengbang jest to parametr konfigurowalny w HMI; zalecany zakres drgań dla standardowego POY wynosi ±0,25%.

P3: Jak długo trwa instalacja i uruchomienie oraz czy dostępna jest pomoc na miejscu?

Standardowa instalacja nawijarki z 8 wrzecionami, obejmująca wyrównanie, okablowanie i próbę produkcyjną, wymaga co najmniej 3–5 dni roboczych. Jiaxing Shengbang wysyła inżynierów fabrycznych do uruchomienia na miejscu w Chinach kontynentalnych; instalacje zagraniczne są obsługiwane przez autoryzowanych lokalnych partnerów serwisowych w Azji Południowo-Wschodniej, Azji Południowej i Turcji.

P4: Czy ta sama nawijarka może obsługiwać zarówno POY, jak i FDY?

Zasadniczo ta sama platforma sprzętowa może nawijać oba rodzaje przędzy, ale przy zmianie produktów należy ponownie sparametryzować nastawę naprężenia, docisk rolki kontaktowej i kąt poprzeczny. Jiaxing Shengbang oferuje przechowywanie receptur (do 50 nazwanych programów produktów) na swoim HMI, umożliwiając jednej maszynie łatwe przełączanie pomiędzy programami POY i FDY, pod warunkiem, że zakres prędkości jest kompatybilny.

P5: Jaki jest czas realizacji części zamiennych?

Jiaxing Shengbang utrzymuje minimalną 2-letnią gwarancję na zapas części zamiennych dla wszystkich aktualnie produkowanych modeli. Artykuły szybko zużywające się (widełki zmiany biegów, prowadnice poprzeczne, uchwyty, łożyska) są przechowywane w magazynie z możliwością wysyłki w tym samym tygodniu. Zestawy łożysk wrzeciona i moduły serwonapędu są zazwyczaj wysyłane za granicę w ciągu 5–7 dni roboczych.

Wniosek

Wybór właściwej nawijarki nawijającej jest jedną z najważniejszych decyzji dotyczących sprzętu, jaką podejmuje producent włókien. Wybór pomiędzy typami nawijarek, indeksami prędkości i poziomami automatyzacji bezpośrednio determinuje koszt pracy, szybkość zrywania końców, wydajność pierwszej jakości, a ostatecznie rentowność każdego wyprodukowanego kilograma przędzy.

Jiaxing Shengbang Mechanical Equipment Co., Ltd. oferuje pełną gamę automatycznych nawijarek odbierających — od podstawowych dla linii POY po szybką platformę dla FDY — popartą udokumentowanymi danymi dotyczącymi wydajności w terenie, wsparciem przy uruchomieniu na miejscu i gwarantowanym łańcuchem dostaw części zamiennych.

Niezależnie od tego, czy określasz nową linię przędzalniczą, unowocześniasz starzejący się sprzęt do nawijania, czy rozwiązujesz chroniczne problemy z jakością w istniejącej instalacji, zespół techniczny Jiaxing Shengbang może przedstawić szczegółową propozycję dopasowaną do konkretnego typu włókna, prędkości linii i celów automatyzacji.

Skontaktuj się z Jiaxing Shengbang Mechanical Equipment Co., Ltd. aby poprosić o konsultację w sprawie wyboru nawijarki, szczegółowy arkusz danych technicznych lub wizytę w fabryce. Odwiedź oficjalną stronę internetową lub skontaktuj się bezpośrednio z zespołem inżynierów sprzedaży, aby omówić wymagania produkcyjne i otrzymać spersonalizowaną rekomendację dotyczącą nawijarki do nawijania.
